UVM-sequence机制

news 2023/9/22 13:03:27

目录

1.sequence的意义

2.sequence继承关系

3.sequence的运行

3.1 sequence的启动

3.2 sequence发送与相关宏

3.3 virtual_sequence

4.sequencer

4.1 sequencer的仲裁

4.1.1 仲裁算法与相关宏

4.1.2 lock and grab

4.2 p_sequencer和m_sequencer

4.3 virtual_sequencer

5.完整的数据流

1.sequence的意义

对于激励来将，一般可以分为激励的生成和驱动。原本激励的生成是通过单独定义一个generator（激励发生器）或者是driver中生成激励。由于激励生成在整个验证环境中起着至关重要的作用，UVM单独添加了sequence机制。通过sequence发送层次化、随机化的激励，sequencer对sequence进行仲裁，以及driver接受sequencer传递来的sequence（req）并按照时序激励发送到DUT，而后driver等待从端返回信号和状态，再返回sequencer（rsp），sequence的生命周期到此结束，完成一个完整的握手。

2.sequence继承关系

  • uvm_transaction 派生自uvm_object。
  • uvm_sequence_item派生自uvm_transaction,相比uvm_transaction新增了sequence_id，m_sequencer等变量。
  • uvm_sequence派生于uvm_sequence_base,通过body()任务来执行序列的激励。
  • 一般基本数据包继承于uvm_sequence_item，总线协议上一些读写类型、数据长度、以及地址定义和一些调试相关的信息在里面定义。而uvm_sequence则是对uvm_sequence_item里面的信息进行选择、约束和随机化来生成验证所需的激励。

示例：

class lvc_ahb_transaction extends uvm_sequence_item;……// wdata or rdata from busrand bit [`LVC_AHB_MAX_DATA_WIDTH - 1:0] data[];        //定义数据、地址。rand bit [`LVC_AHB_MAX_ADDR_WIDTH - 1 : 0] addr = 0;// Represents the burst size of a transactionrand burst_size_enum burst_size = BURST_SIZE_8BIT;`uvm_object_utils_begin(lcv_ahb_transaction)        //域的自动化 方便后续引用clone等函数`uvm_field_array_int(data, UVM_ALL_ON)`uvm_field_int(addr, UVM_ALL_ON)`uvm_field_enum(burst_size_enum, burst_size, UVM_ALL_ON)`uvm_object_utils_endendclassclass lvc_ahb_master_single_trans extends uvm_sequence #(lvc_ahb_transaction); //声明传递数据类型rand bit [`LVC_AHB_MAX_ADDR_WIDTH-1:0]      addr;rand bit [`LVC_AHB_MAX_DATA_WIDTH-1:0]      data;rand xact_type_enum  xact;rand burst_size_enum bsize;                         //声明为rand 为随机化激励提供准备constraint single_trans_cstr {xact inside {READ, WRITE};}                                            //约束`uvm_object_utils(lvc_ahb_master_single_trans)    function new(string name=""); super.new(name);endfunction : newvirtual task body();`uvm_do_with(req, {addr == local::addr;data.size() == 1;data[0] == local::data;burst_size == bsize;burst_type == SINGLE;xact_type == xact;})                            // 激励约束和发送endtask: bodyendclass : lvc_ahb_master_single_trans

3.sequence的运行

3.1 sequence的启动

手动启动：通过例化sequence后挂载到sequencer上。

ny_seq seq = ny_seq:type_id::create("seq");
seq.start(sequencer);

自动启动：通过default_sequence启动，通过调用config_db。

uvm_config_db#(uvm_object_wrapper)::set(this,"env.i_agt.sqr.main_phase","default_sequence",case_sequnce::type_id::get())

前两个参数确定哪个phase执行，其余参数均为uvm的规定。

设置完default_sequence后，在对应sequence中提起和撤销objection：

class ny_seq extends uvm_sequence#(ny_transaction);ny_transaction n_trans;`uvm_object_utils(ny_seq)
virtual task body()if(starting_phase ! = null)starting_phase.raise_objection(this);   /* uvm_sequence的变量 starting_phase 在sequencer 自动获得句柄并挂载seq.starting_phase = phase;seq.start(this);        ……                                                          */`uvm_do(n_trans)if(starting_phase ! = null)starting_phase.drop_objection(this);endtaskendclass

第二种自动启动：先实例化seq，再通过default_sequence启动。

function void my_case::bulid_phase(uvm_phase phase);case0_sequence seq;super.build_phase(phase);seq = new("seq");
uvm_config_db(uvm_sequence_base)::set(this,"env.i_agt.sqr.main_phase","default_sequence",seq);
endfunction

sequence启动后会自动执行自己的pre_body() body() 和post_body（）任务。

3.2 sequence发送与相关宏

item发送的过程：

//--------------------------------------------------
//| task uvm_execute(item, ...);
//|     // can use the `uvm_do macros as well
//|     start_item(item);
//|     item.randomize();
//|     finish_item(item);
//|     item.end_event.wait_on();
//|     // get_response(rsp, item.get_transaction_id()); //if needed
//| endtask
//|

transaction发送过程：

实例化item →start_item  →对item随机化→结束finish_item→如果需要rsp  ，等到rsp返回后结束流程。

`uvm_do 宏等于对上述过程的封装。

封装过多会造成灵活性变差，因此UVM又添加了pre_do 、mid_do 和post_do 三个接口用于提升灵活性。

// The following methods are called, in order
//
//|
//|   sequencer.wait_for_grant(prior) (task) \ start_item  \
//|   parent_seq.pre_do(1)            (task) /              \
//|                                                      `uvm_do* macros
//|   parent_seq.mid_do(item)         (func) \              /
//|   sequencer.send_request(item)    (func)  \finish_item /
//|   sequencer.wait_for_item_done()  (task)  /
//|   parent_seq.post_do(item)        (func) /
//

pre_do 在start_item返回执行最后一行代码之前，执行完毕后才进行随机化。

mid_do位于finish_item的开始，post_do位于finish_item的最后。

下面为sequence_item和sequence发送的完整过程：

// For a sequence item, the following are called, in order
//
//|
//|   `uvm_create(item)
//|   sequencer.wait_for_grant(prior) (task)
//|   this.pre_do(1)                  (task)
//|   item.randomize()
//|   this.mid_do(item)               (func)
//|   sequencer.send_request(item)    (func)
//|   sequencer.wait_for_item_done()  (task)
//|   this.post_do(item)              (func)
//|
//
// For a sequence, the following are called, in order
//
//|
//|   `uvm_create(sub_seq)
//|   sub_seq.randomize()
//|   sub_seq.pre_start()         (task)
//|   this.pre_do(0)              (task)
//|   this.mid_do(sub_seq)        (func)
//|   sub_seq.body()              (task)
//|   this.post_do(sub_seq)       (func)
//|   sub_seq.post_start()        (task)// The following methods are called, in order
//
//|
//|   sub_seq.pre_start()        (task)
//|   sub_seq.pre_body()         (task)  if call_pre_post==1
//|     parent_seq.pre_do(0)     (task)  if parent_sequence!=null
//|     parent_seq.mid_do(this)  (func)  if parent_sequence!=null
//|   sub_seq.body               (task)  YOUR STIMULUS CODE
//|     parent_seq.post_do(this) (func)  if parent_sequence!=null
//|   sub_seq.post_body()        (task)  if call_pre_post==1
//|   sub_seq.post_start()       (task)

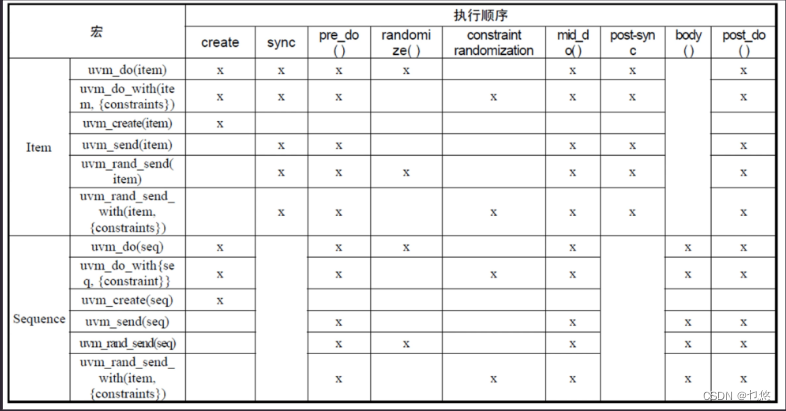

常用的uvm宏如下：

3.3 virtual_sequence

virtual_sequnece的出现主要是为了同步和控制不同的sequence的发送，virtual_sequence本身不发送transaction，它只是控制其他的sequence，起着统一调度的作用。

4.sequencer

sequencer是沟通sequence和driver之间的桥梁，通过仲裁机制对挂载到sequencer上的sequence进行筛选，并将sequence发往driver。driver通过get模式向sequencer索要sequence，主要包括以下三种情况：

1.仲裁队列有发送请求，但driver并没有申请要transaction，sequencer会处于等待状态，等driver发送请求后，把transaction交给driver。

2.仲裁队列没有发送请求，但driver申请新的transaction，sequencer会处于等待sequence状态，一旦sequence发送并立即将transaction发送给driver。

3.仲裁队列有发送请求，同时driver申请transaction，sequencer就会接受并发送transaction。

4.1 sequencer的仲裁

sequencer按照一定的算法，来决定transaction的接收顺序。

4.1.1 仲裁算法与相关宏

sequencr的仲裁算法主要包括：

  • SEQ_ARB_FIFO（默认模式）：先进先出
  • SEQ_ARB_WEIGHTED: 加权仲裁
  • SEQ_ARB_RANDOM: 完全随机选择
  • SEQ_ARB_STRICT_FIFO: 严格按照优先级
  • SEQ_ARB_STRICT_RANDOM: 严格按照优先级，当有多个同一优先级的sequence时，随机从最高优先级选。
  • SEQ_ARB_USER：自定义仲裁算法

优先级相关宏：

  • `uvm_do_pri()
  • `uvm_do_on_pri()
  • `uvm_do_on_pri_with()
`define uvm_do(SEQ_OR_ITEM) \`uvm_do_on_pri_with(SEQ_OR_ITEM,m_sequencer,-1,{})

`uvm_do其他宏都是`uvm_do_on_pri_with()来实现的。

示例：

class seq_0 extends uvm_sequence#(my_transaction);……virtual  task body();repeat (3) begin`uvm_do_pri(m_trans,100)         //通过宏设定优先级endendtask
endclassclass seq_1 extends uvm_sequence#(my_transaction);……virtual  task body();repeat (3) begin`uvm_do_pri_with(m_trans,200,{m.trans.size < 100;}) //通过宏设定优先级endendtask
endclasstask my_case::main_phase(uvm_phase phase);……env.i_agt.sqr.set_arbitration(UVM_ARB_STRICT_FIFO)  //在main_phase设置sqr的仲裁机制 默认仲裁机制为FIFO，优先级并不起作用。    forkseq_0.start(env.i_agt.sqr);         seq_1.start(env.i_agt.sqr);joinendtask//运行结果seq_1发送完才发送seq_0

sequence也可以设置其优先级，本质上是设置sequence里的transaction的优先级

示例：

seq.start(env.i_agt.sqr,null,100)  //第一个参数为sequencer，第二个参数为parent sequence 第三个为优先级

4.1.2 lock and grab

如果一个sequence想持续占有sequencer，直到这个sequence发送完transaction，再发送其他sequence的transaction，就需要使用lock和grab。

  • lock和grab的区别在于：lock是等待仲裁序列的，等轮到后才lock。grab不等待仲裁序列，同一时间有多个sequence要挂载到sequencer上，grab第一时间拿到sequencer的占有权（放入仲裁队列最前面）。
  • 两个sequence同时lock和grab，会等先lock或grab住结束后在把所有权给另一个sequence。
  • grab不能打断已经lock住的sequence。

示例：

class normol_seq extends uvm_sequence#(my_transaction);……virtual  task body();repeat (9) begin`uvm_do_with(m_trans,{m.trans.size < 100;}) `uvm_info("normol_seq","send one transaction",UVM_LOW)endendtask
endclassclass lock_seq extends uvm_sequence#(my_transaction);……virtual  task body();repeat (3) begin`uvm_do_with(m_trans,{m.trans.size < 100;}) `uvm_info("lock_seq","send one transaction",UVM_LOW)endendtasklock();`uvm_info("sequence1","locked the sequencer",UVM_LOW)repeat (3) begin`uvm_do_with(m_trans,{m.trans.size < 200;}) `uvm_info("lock_seq","send one transaction",UVM_LOW)endunlock();`uvm_info("sequence1","unlocked the sequencer",UVM_LOW)repeat (3) begin`uvm_do_with(m_trans,{m.trans.size < 300;}) `uvm_info("lock_seq","send one transaction",UVM_LOW)end
endclassclass top_seq extends uvm_sequence#(my_transaction);……lock_seq l_seq;normal_seq n_seq;virtual  task body();fork`uvm_do(l_seq)`uvm_do(n_seq)endjoinend
endclass//开始交替发送transaction，在lock住后只发送lock_seq，unlock后再交替发送。

4.2 p_sequencer和m_sequencer

m_sequencer是uvm_sequencer_base类型的，是属于每个sequence的成员变量，但当需要引用sequencer中的变量时，直接引用会出错，需要进行类型转化。p_sequencer通过`uvm_declare_p_sequencer(SEQUENCER)宏，帮助完成了类型转化。

示例：

class my_sequencer extends uvm_sequencer#(my_transaction);bit [47:0] dmac;bit [47:0] smac;  ……enclassclass p_sqr_seq_wrong extends uvm_sequence#(my_transaction);……virtual task body();`uvm_do_with(m_trans,{dmac == m_sequencer.dmac})  //类型错误endtaskendclassclass p_sqr_seq_right extends uvm_sequence#(my_transaction);……virtual task body();my_sequencer x_sequencer;        //类型转换$cast(x_sequencer,m_sequencer);`uvm_do_with(m_trans,{dmac == x_sequencer.dmac})  endtaskendclassclass p_sqr_seq extends uvm_sequence#(my_transaction);……`uvm_declare_p_sequencer(my_sequencer)    //声明p_sequencer ，自动上述完成类型转换virtual task body(); `uvm_do_with(m_trans,{dmac == p_sequencer.dmac})  endtaskendclass

4.3 virtual_sequencer

virtual_sequencer 一般与virtual_sequence配合使用，virtual_sequencer本身不参与仲裁，只是其路由器的作用，通过将不同sequencer的句柄与virtual_sequencer相连，通过在virtual_sequence中声明p_sequencer为virtual_sequencer来控制激励。

示例：

class rkv_gpio_base_virtual_sequence extends uvm_sequence;……`uvm_declare_p_sequencer(rkv_gpio_virtual_sequencer)  //在顶层virtual_sequence中声明p_sequencer……
endclass
class rkv_gpio_env extends uvm_env;……rkv_gpio_virtual_sequencer virt_sqr;function void connect_phase(uvm_phase phase);super.connect_phase(phase);virt_sqr.ahb_mst_sqr = ahb_mst.sequencer;   //将sequencer句柄和virt_sqr相连endfunction……
endclassclass rkv_gpio_portout_set_test extends rkv_gpio_base_test;……task run_phase(uvm_phase phase);rkv_gpio_portout_set_virt_seq seq =  rkv_gpio_portout_set_virt_seq::type_id::create("this");super.run_phase(phase);phase.raise_objection(this);seq.start(env.virt_sqr);  //seq 挂载到virt_sqr上phase.drop_objection(this);endtaskendclass

5.完整的数据流
